【火灾报警控制器】产品介绍

发布日期:2023-08-21 浏览量:608

火灾报警控制器/消防联动控制器集火灾报警、联动控制、监管报警、网络通讯等多种功能于体,满足GB4717-2005、GB16806-2006国标的要求,可适用于各类宾馆、写字楼、办公楼、住宅楼、体育馆、图书馆等大、中、小型消防报警工程。



海报火灾控制器 拷贝.jpg




产品特点

1、火灾报警控制器/消防联动控制器采用性能微处理器,性能高速稳定可靠,可存储报警信息十万条;

2、立柜、琴台控制器采用7英寸彩色显示屏(LCD);壁挂控制器采用4.3英寸彩色显示屏(LCD),汉字显示、菜单向导,用户操作使用更方便

3、无极性强驱⼆总线,直接控制输出,超低功耗,布线简单方便;

4、实时采集报警信号和烟、温等环境参数,及时分析、处理,进行火灾判决,误报率低;

5、根据联动关系和逻辑设置,自动控制相关消防设备,实施联动灭火;

6、采用模块化结构,抗干扰、振动能力强,工作可靠、扩展灵活、维护方便;

7、提供T9拼音输入法,实现自由中文输入,轻松录入汉字;

8、单回路最大可接250个探测器或模块,探测器模块地址可混编,1-250#任选;

9、使用存储U盘升级或导入导出编程数据等信息,方便系统调试维护;

10、用户可自定义设备类型,方便系统集成;

11、具备模块的手动单点启动/停止功能,方便现场调试测试;

12、标配专用微型打印机,实时打印系统各种工作状态;

13、可接入区域显示盘、楼栋显示盘或楼层显示盘,将控制器显示信息延伸至楼道等位置;

14、可连接消防控制室图形显示装置,直观显示发生火警、故障的具体位置信息;

15、系统多级权限管理,强度密码保护;

16、系统可现场或远程软件升级,确保系统工作在稳定、可靠状态;

17、两线制设计,安装调试更方便;


产品功能

火警报警功能

能以两总线制方式挂接本公司生产的GD系列智能感烟、感温探测器、手动报警按钮等火灾触发器件,报警信息详细,具有抗干扰能力及可靠性强的特点。

联动控制功能

能通过两总线方式挂接本公司生产的GD系列输出模块、输入输出模块,实时控制各类消防设备,详细显示设备的动作和反馈信息。

监管报警功能

能以两总线制方式挂接本公司生产的GD系列智能输入模块,进行水流指示器、压力开关等检测,接收监管报警,通过显示屏显示报警部位、时间以及报警部件的地址、类型等信息,并可实现联动。

屏蔽功能

能够对各总线部件进行屏蔽,详细显示屏蔽部件的信息。

故障检测功能

能自动检测控制器和消防设备故障,以声、光信号发出故障警报,并通过显示屏显示故障发生的信息。

系统测试功能

能够登录回路部件的出厂编号及当前地址,同时可直接进行地址设置、编程工作;

网络通讯功能

采用GHED专用网络通讯接口,如485、232、LORA、WIFI、CAN等接口,对各区域报警控制器、集中报警控制器进行联网,构成对等式局域网络系统;

黑匣子功能

能自动存储火警、预警、监管、联动、故障、屏蔽及开关机等历史记录。

打印功能

能自动打印火警信息、故障信息、监管信息和联动动作信息等。

主、备电自动切换功能

能进行主、备电自动切换,并具有相应的指示灯,备电具有欠压保护功能,避免蓄电池因放电过度而损坏。

操作权限控制

为防止无关人员误操作,通过设置密码,限定操作级别。

系统组成设备介绍

主控部分

主控板负责处理和分析系统中其它部件传输过来的数据信息,并根据数据分析结果,指挥系统中的其它部件执行相应的命令,例:控制喇叭在火警情况下鸣响等。

显示组件

显示组件提供报警信息的主要输出界面,同时提供日常的维护、查询界面。

电源

电源完成整个系统内部设备的供电。本系统采用DC24V输出的专用消防设备电源,可提供主电故障、备电故障、备电欠压、备电充电等报警或反馈信号,并具有良好的抗干扰特性。

回路卡

回路卡为探测器/模块总线的驱动板,单个回路卡包含2个回路。每个回路可驱动250个探测器或模块。

火灾探测器

系统可接入本公司生产的多种智能型感烟、感温或复合探测器,主要产品型号如 JTY-GD-GD1020JTW-DZ-GD1025等。

输入、输出模块、声光警报器、手报及消火栓

系统中可接入本公司生产的多种智能型模块,主要产品型号如:输入模块GD1050、输入/输出模块 GD1058、火灾声光警报器GD1062、手动火灾报警按钮J-SAP-GD1033、消火栓按钮J-SAP-GD1036等等。

总线控制盘

安装于控制器机箱正面,用于总线联动控制。

直接控制

安装于控制器机箱正面用于控制泵、机、电梯等设备。

打印机

系统标配专用微型打印机,可打印报警、反馈、故障等信息,以备查询。

火灾显示盘

火灾显示盘又被称作楼层显示盘,本系统中扩展了显示盘的用途,既可作为“楼栋显示盘”使用,也可作为“楼层显示盘”使用。

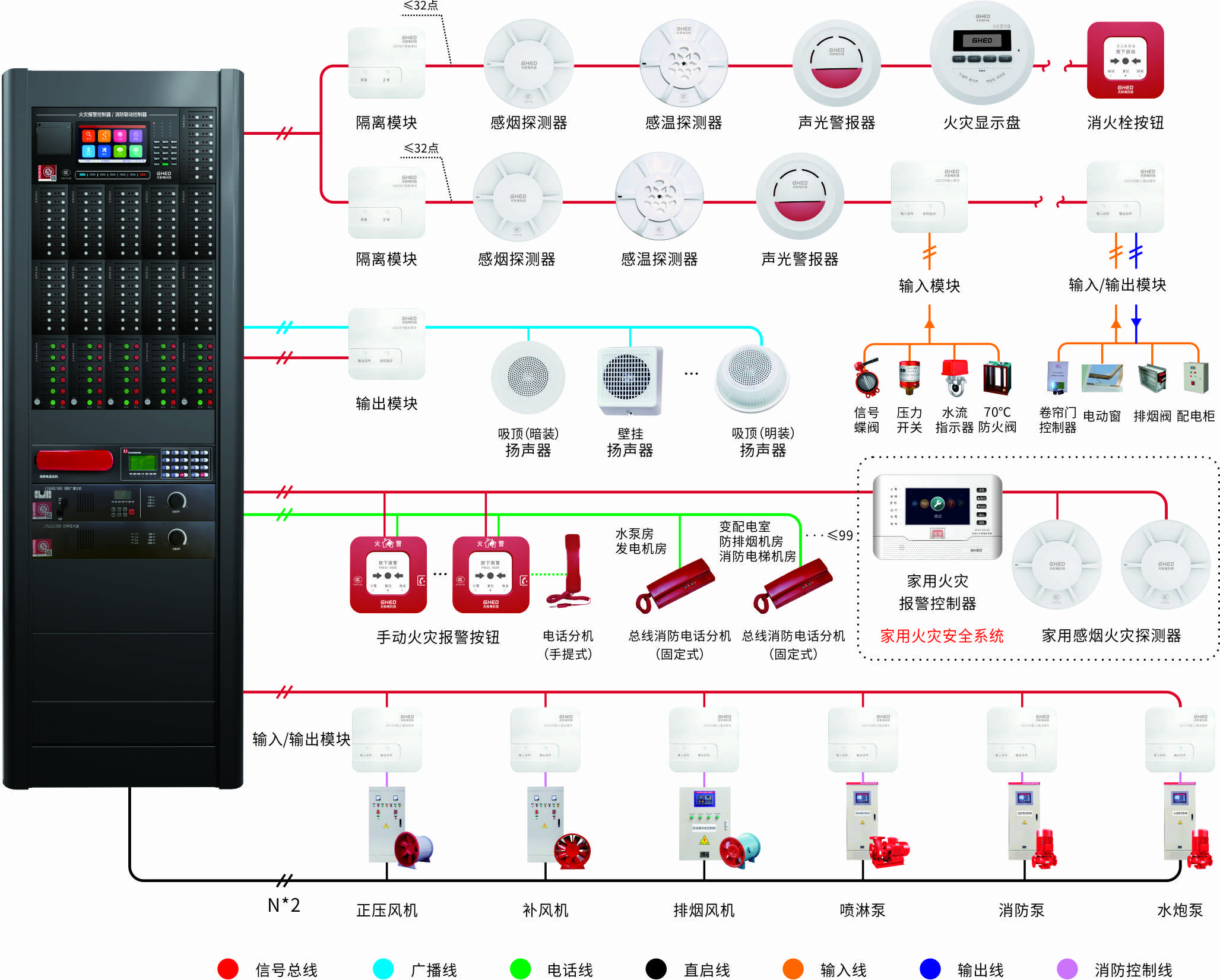

系统图
